Цвета сэндвич-панелей

Цветовая гамма RAL

  • RAL 10001000
  • RAL 10011001
  • RAL 10021002
  • RAL 10031003
  • RAL 10041004
  • RAL 10051005
  • RAL 10061006
  • RAL 10071007
  • RAL 10111011
  • RAL 10121012
  • RAL 10131013
  • RAL 10141014
  • RAL 10151015
  • RAL 10161016
  • RAL 10171017
  • RAL 10181018
  • RAL 10191019
  • RAL 10201020
  • RAL 10211021
  • RAL 10231023
  • RAL 10241024
  • RAL 10261026
  • RAL 10271027
  • RAL 10281028
  • RAL 10331033
  • RAL 10341034
  • RAL 10351035
  • RAL 10361036
  • RAL 10371037
  • RAL 12321232
  • RAL 20002000
  • RAL 20012001
  • RAL 20022002
  • RAL 20032003
  • RAL 20042004
  • RAL 20052005
  • RAL 20072007
  • RAL 20082008
  • RAL 20092009
  • RAL 20102010
  • RAL 20112011
  • RAL 20122012
  • RAL 20132013
  • RAL 30003000
  • RAL 30013001
  • RAL 30023002
  • RAL 30033003
  • RAL 30043004
  • RAL 30053005
  • RAL 30073006
  • RAL 30093009
  • RAL 30113011
  • RAL 30123012
  • RAL 30133013
  • RAL 30143014
  • RAL 30153015
  • RAL 30163016
  • RAL 30173017
  • RAL 30183018
  • RAL 30203020
  • RAL 30223022
  • RAL 30243024
  • RAL 30263026
  • RAL 30273027
  • RAL 30313031
  • RAL 30323032
  • RAL 30333033
  • RAL 40014001
  • RAL 40024002
  • RAL 40034002
  • RAL 40044004
  • RAL 40054005
  • RAL 40064006
  • RAL 40074007
  • RAL 40084008
  • RAL 40094009
  • RAL 40104010
  • RAL 40114011
  • RAL 40124012
  • RAL 50005000
  • RAL 50015001
  • RAL 50025002
  • RAL 50035003
  • RAL 50045004
  • RAL 50055005
  • RAL 50075007
  • RAL 50085008
  • RAL 50095009
  • RAL 50105010
  • RAL 50115011
  • RAL 50125012
  • RAL 50135013
  • RAL 50145014
  • RAL 50155015
  • RAL 50175017
  • RAL 50185018
  • RAL 50195019
  • RAL 50205020
  • RAL 50215021
  • RAL 50225022
  • RAL 50235023
  • RAL 50245024
  • RAL 50255025
  • RAL 50265026
  • RAL 60006000
  • RAL 60016001
  • RAL 60026002
  • RAL 60036003
  • RAL 60046004
  • RAL 60056005
  • RAL 60066006
  • RAL 60076007
  • RAL 60086008
  • RAL 60096009
  • RAL 60106010
  • RAL 60116011
  • RAL 60126012
  • RAL 60136013
  • RAL 60146014
  • RAL 60156015
  • RAL 60166016
  • RAL 60176017
  • RAL 60186018
  • RAL 60196019
  • RAL 60206020
  • RAL 60216021
  • RAL 60226022
  • RAL 60246024
  • RAL 60256025
  • RAL 60266026
  • RAL 60276027
  • RAL 60286028
  • RAL 60296029
  • RAL 60326032
  • RAL 60336033
  • RAL 60346034
  • RAL 60356035
  • RAL 70007000
  • RAL 70017001
  • RAL 70027002
  • RAL 70037003
  • RAL 70047004
  • RAL 70057005
  • RAL 70067006
  • RAL 70087008
  • RAL 70097009
  • RAL 70107010
  • RAL 70117011
  • RAL 70127012
  • RAL 70137013
  • RAL 70157015
  • RAL 70167016
  • RAL 70217021
  • RAL 70227022
  • RAL 70237023
  • RAL 70247024
  • RAL 70267026
  • RAL 70307030
  • RAL 70317031
  • RAL 70327032
  • RAL 70337033
  • RAL 70347034
  • RAL 70357035
  • RAL 70367036
  • RAL 70377037
  • RAL 70387038
  • RAL 70397039
  • RAL 70407040
  • RAL 70427042
  • RAL 70437043
  • RAL 70447044
  • RAL 70457045
  • RAL 70467046
  • RAL 70477047
  • RAL 70487048
  • RAL 80008000
  • RAL 80018001
  • RAL 80028002
  • RAL 80038003
  • RAL 80048004
  • RAL 80078007
  • RAL 80088008
  • RAL 80118011
  • RAL 80128012
  • RAL 80148014
  • RAL 80158015
  • RAL 80168016
  • RAL 80178017
  • RAL 80198019
  • RAL 80228022
  • RAL 80238023
  • RAL 80248024
  • RAL 80258025
  • RAL 80288028
  • RAL 80298029
  • RAL 90019001
  • RAL 90029002
  • RAL 90039003
  • RAL 90049004
  • RAL 90059005
  • RAL 90069006
  • RAL 90079007
  • RAL 90109010
  • RAL 90119011
  • RAL 90169016
  • RAL 90179017
  • RAL 90189018
  • RAL 90229022
  • RAL 90239023
RAL 3020



Компания «СК ФениксГрупп» предлагает широкий выбор цветов сэндвич-панелей таких производителей, как Ruukki, Kingspan, Термобуд, Balex по оптимальной стоимости, которые поставляются готовыми к установке и легко монтируются и транспортируются. Возможные виды наполнителей — пенополиуретан, базальтовое волокно, PIR.



Влияние тепловых нагрузок на цвет сэндвич-панелей

Чем темнее цвет внешней облицовки, тем выше ее температура при воздействии солнечного излучения. В случае сэндвич-панелей это соотношение имеет решающее значение, поскольку из-за специфики конструкции (легкая сердцевина в двухсторонней металлической обшивке) они очень чувствительны к разнице температур между их внешней и внутренней стороной. Большие перепады температур приводят к образованию термических напряжений, которые могут привести к потере несущей способности конструкции. Таким образом, может показаться, что использование облицовки темного цвета не является безопасным решением.

Деление на цветовые группы сэндвич-панелей

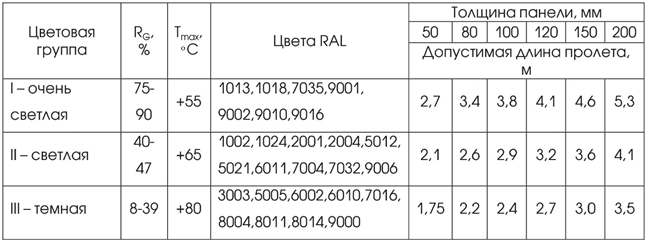

В стандарте цвета сэндвич-панелей разделены на три группы: очень светлые, светлые и темные. Значение температуры внешней облицовки зависит от группы, которой присвоен данный цвет. Отнесение его к одной из трех групп зависит от значения RG , то есть степени отражения солнечного излучения по отношению к отражению от оксида магния. Значение R G должно быть заявлено поставщиком окрашенного листа с покрытием. Каждый цвет также должен быть определен с помощью кода RAL. В этой системе цвета разделены на семь групп. Каждому из них присвоен двузначный код. В каждой группе выделяются индивидуальные оттенки.

Из таблицы сверху видно, что невозможно присвоить разные группы цветов по шкале RAL очень ярким, ярким или темным. Примером этого является группа с кодом RAL 90XX, которая включает как черный, так и белый цвета, которые в соответствии со стандартом PN-EN 14509: 2010 относятся к совершенно разным группам, то есть очень светлым и темным цветам.

Классифицировать цвет в одну из трех групп в соответствии со стандартом не интуитивно. Такое действие может привести, например, к заниженному значению тепловых нагрузок в статических расчетах. Например, серый может считаться светлым, хотя некоторые его оттенки могут относиться к III группе, то есть темным цветам. Правильное деление зависит от значения R G .

Очень важно правильно определить цвет сэндвич-панели. Ошибка может привести к занижению разницы температур между внешней и внутренней обшивкой до нескольких десятков градусов. Взаимосвязь между величиной перепада температур, значением внутренней температуры и цветом оболочки достаточно значимая.

Влияние температуры на сэндвич-панели в основном определяется расчетным путем. Согласно стандарту прочность досок должна проверяться при испытаниях. Они выполняются на образцах, вырезанных из досок.

Соображения относительно влияния температуры (разницы температур) на сэндвич-панели не являются чисто теоретическими. Это влияние очень значительное, что подтверждается не только результатами расчетов, но и результатами экспертных заключений, проведенных Департаментом конструкций и строительных элементов ИТБ.

Деструктивное влияние температуры на стену или крышу из сэндвич-панелей выявляется, если допущены ошибки на этапе проектирования или строительства облицовки. Можно увидеть так называемые гофры, т.е. коробление наружной облицовки, вызванные значительным перепадом температур (измеренная температура внутри здания составила -30 ° C - холодильная камера). Кроме того, пластины неправильно скреплялись только одним сквозным креплением по ширине пластины. На повреждение также повлияла деформация стальной конструкции (также вызванная перепадами температуры), к которой крепились пластины.

Безопасное использование темных цветов сэндвич-панелей

Возникает вопрос, безопасно ли использовать сэндвич-панели с внешней облицовкой темного цвета? Большинство производителей имеют свои собственные внутренние договоренности, например, в отношении разрешенной длины досок. Однако точных рекомендаций относительно использования сэндвич-панелей в темной облицовке нет.

Можно сформулировать несколько общих советов, соблюдение которых должно обеспечить безопасность и долговечность корпуса:

  • в случае резкого перепада температур (холодильные камеры, морозильные камеры) следует использовать панели с внешней облицовкой цвета группы I,
  • в случае панелей с внешней облицовкой в ​​цветах из группы II или III лучше использовать однопролетные системы,
  • дизайнерские решения должны обеспечивать компенсацию деформаций облицовки в случае цветов из II и III группы,
  • в случае панелей с внешней облицовкой в ​​цветах группы II или III, технический проект должен быть детализирован и подтвержден статическими расчетами.

Влияние температуры на сэндвич-панели важно и должно учитываться как на этапе проектирования корпуса, так и его исполнения - монтажа панелей. Хотя рекомендуется использовать панели с внешней облицовкой цвета группы I, также может быть безопасно использовать панели с темной облицовкой. Использование последнего часто оправдано, например, архитектурными соображениями.

Однако каждый такой проект должен быть тщательно проанализирован с помощью статических расчетов и содержать рекомендации по способу установки. Тогда жилье выполнит свою задачу и останется прочным.
